はじめに
htmlとCSSでニキシー管を作ってみました。（デモのページ）
動的な数字の切り替えに対応しているので、いろいろな用途で使えると思います。
ニキシー管とは
ニキシー管は文字や数字を表示させる発光装置です。ガラス管の中にネオンガスが入っていて、電圧を印加するとワイヤーが幻想的なオレンジ色の光を放ちます。今は数字を表示するデバイスは6セグのLEDにとって代わられてしまっていますが、そのスチームパンクな外観に加えて、デジタルな制御なのに表示される数字がアナログという良さから愛好家が多いデバイスです。STEINS;GATEのダイバージェンスメーターに使われているのはあまりにも有名です。
なぜ作ろうと思ったのか
ニキシー管は今は量産されておらず、手に入れようと思うと基本的にはソ連製のデッドストックを探してきて買うしかありません。供給がほとんどないので、1個あたりの値段は結構高いです。例えばこれとかは6個で1万円します。
勢いあまって購入したはいいのですが、ちゃんと制御しようとすると、140Vの電圧を作る昇圧回路、印加するピンを切り替える回路、複数本使う場合にはダイナミック点灯するための同期回路、そしてなんといっても1本あたり10本のピンが出ているのでそれの配線などなどが必要になりとても大変です。そこまでの覚悟がなかったので、手動で数字を点灯するところまでやって投げることになってしまいました...
ずっと家にいると外の世界が大変なことになってるという意識が薄れてくるので、危機感を維持するためにニキシー管で東京都の1日の感染者数を表示するデバイスを作り始めた
— みがわり (@interimadd) 2020年4月5日
3桁もあれば足りるはず…！ pic.twitter.com/ejjhPJtkoh
リアルでは挫折してしまったのですが、web上なら回路を作る必要もないし制御もjavascriptとかで簡単にできるし、いいことづくめなのではと思って作り始めました。
できたもの

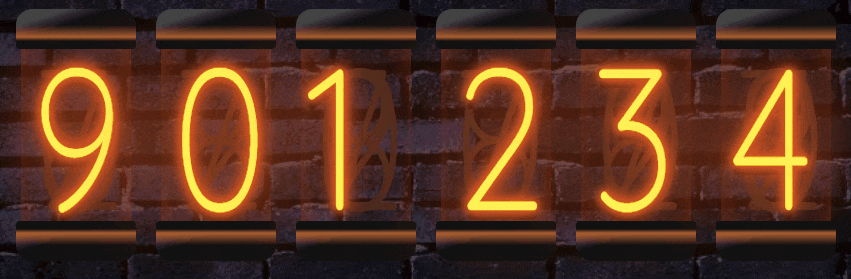

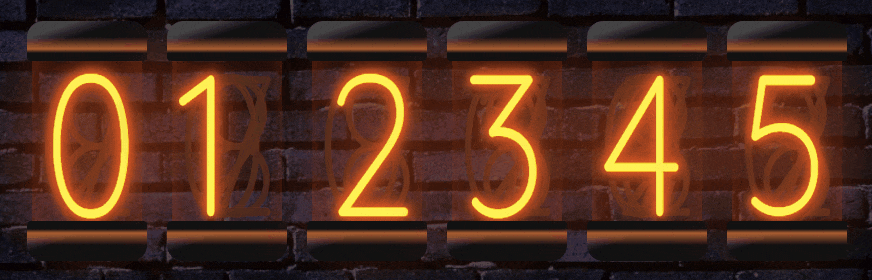

いろいろと試行錯誤を繰り返した結果、こんな感じになりました。
もっといい感じのニキシー管を作り上げてくれる人が現れることを願って、これ以降は制作工程を1から書いていきます。
ニキシー管の作り方
フォントを選ぶ
ニキシー管の独特な数字を再現するために、適切なフォントを探す必要があります。
ニキシー管で表示される数字は、ワイヤーで作られているものなので、次のような特徴があります。
- 一筆書きで数字が表されている
- 4の上がくっついている
- 1の下の線はない
- 線が細い
- 構成している線が少ない
これに加えて、管を使っているので少し縦長という特徴もありますが、フォントの縦横比は後で変えられるので、フォント選定の際は考えなくても良さそうです。
この辺の特徴を満たすいい感じのフォントをGoogleFontsで頑張って探しました。線の細さでフィルターすると数が減って探しやすかったです。最終的には下記のフォントを使うことにしました。
光るワイヤーを作る
上で選んだ文字を光らせます。
CSSでネオンっぽく文字を表示する方法は下記のcodepenを参考にさせてもらいました。
CSS animated neon sign
ニキシー管の光は、
- ワイヤー部分の黄色く光る部分
- その周囲の蛍光物質が放電してできたオレンジ色に光る部分
- 光で照らされて淡くオレンジ色に光る部分
の3つの光があるとして、それぞれCSSに書いていきました。
1はテキストのcolorで設定し、2、3はtext-shadowを使って設定しています。text-shadowの色が薄い部分は複数回かけることでいい感じの濃さにしています。
また、元のフォントよりも横長にしたかったので
CSSは以下の通りです。
@importurl('https://fonts.googleapis.com/css2?family=Quicksand:wght@300&display=swap');.nixie_tube{font-size:200px;font-family:'Quicksand',sans-serif;color:#fff256;text-shadow:000.05em#d45424,000.05em#d45424,000.05em#d45524,/* 導線の輪郭 */000.1em#d45424,000.1em#d45424,000.1em#d45524,/* 導線の輪郭 */000.5em#d45424,000.5em#d45424,000.5em#d45524,/* 導線の輪郭 */000.5em#d45424,000.5em#d45424,000.5em#d45524,/* 導線の輪郭 */00.05em0.01em#000;position:relative;}.light_up_wire{position:absolute;top:0.2em;left:-0.3em;top:-0.15em;transform:scale(0.8,1.0);}<spanclass="nixie_tube"><spanclass="light_up_wire">{{show_num}}</span></span>ここまでやると↓のような感じになります。
光っていないワイヤーを作る
ニキシー管の中を見ると、数字の形をしたワイヤーが中に入っていることがわかります。
このごちゃっとした感じもニキシー管の良さですよね。というわけで、光っていない部分の数字も作ります。
先ほど作ったCSSのcolorを暗くして、text-shadowを消します。
また、positionをabsoluteにすることで、何個表示しても同じ場所に重なるように表示されるようにします。
.nixie_wire{color:#34241c;text-shadow:none;position:absolute;transform:scale(0.8,1.0);}htmlの方は0~9まで全ての数字を書いてしまうと、あまりに重なりすぎてなんだかわからなくなってしまうので、特徴的な数字だけ間引いて入れています。フォントの線も細く出来たら良かったのですが...
<spanclass="nixie_tube"><spanclass="nixie_wire">0</span><spanclass="nixie_wire">2</span><spanclass="nixie_wire">7</span><spanclass="nixie_wire">8</span><spanclass="light_up_wire">{{show_num}}</span></span>できあがったワイヤーは↓のような感じです。
ガラス管を作る
ニキシー管は試験管みたいな容器の中に入っているところがかっこいいです。
なので、いい感じの管もCSSで作ります。
ニキシー管のガラスの部分と上下のキャップを、指定した範囲の背景にグラデーションを設定し、枠を丸めることで作っています。ガラスの方は基本透明ながらも、オレンジの光が当たって側面が光っているようにしています。キャップの方は金属っぽくなるように上の方から光が当たって白くなるような感じで斜めのグラデーションをかけています。
.nixie_glass{width:0.55em;height:1.2em;position:relative;top:0.18em;opacity:0.5;background:radial-gradient(transparent60%,#aa3315);border-radius:0.15em;display:inline-block;}.nixie_cap{width:0.6em;height:0.2em;position:absolute;top:-0.08em;left:-0.025em;background:linear-gradient(transparent40%,#aa5d3170%,#11180%),linear-gradient(totopleft,#11160%,#44480%);border-radius:0.08em0.08em0.02em0.02em;display:inline-block;}.nixie_buttom{width:0.6em;height:0.2em;position:absolute;top:0.98em;left:-0.025em;background:linear-gradient(totop,transparent40%,#aa5d3170%,#11180%),linear-gradient(totopleft,#11160%,#44480%);border-radius:0.02em0.02em0.08em0.08em;display:inline-block;}ここまで設定すると以下のようになります。
切り替え時の残像を再現する
ここまでで一応数字を表示するところまでできるようになったのですが、まだニキシー管のかっこいいところを再現しきれているとは言えません。ニキシー管はただ数字を表示しているだけでも素敵なのですが、時計などで数字が切り替わるとき、前に表示していた数字がすぐには消えずに残像となって残り、その間に新しい数字が出てくるような挙動をします。
参考動画
このふわっと感をCSSで再現したい...と思ったのですが、CSSで切り替わりのタイミングを制御する方法がわからなかったので、諦めてjavascriptを使いました。
フェードインとフェードアウトのアニメーションはCSSのアニメーション機能を使いました。text-shdowとcolorを徐々に変化させるようにしています。これを表示させる数値が切り替わるたびに実行するようにします。
また、フェードインさせる数字とフェードアウトさせる数字の二種類を作り、それぞれ同時にアニメーションさせることで切り替わりを再現しています。
.fadein{animation:fadeinlinear0.2s;}.fadeout{animation:fadeoutlinear0.2sforwards;}@keyframesfadein{0%{color:#000;text-shadow:none;}100%{color:inherit;text-shadow:inherit;}}@keyframesfadeout{0%{color:inherit;text-shadow:inherit;}100%{color:#000;text-shadow:none;}}これでふわっと数字が切り替わる様子が再現できました！
↓ではわかりやすいように実際よりゆっくりと切り替えています。
完成
Vueのコンポーネントとして一つのファイルにまとめました。
これで好きな数字をpropから渡してあげることで、時計やカウンターのような使い方をすることができます。
デモのページでは、このコンポーネントを使ったデモを表示しています。
<template><spanclass="nixie_tube"><spanclass="nixie_wire">0</span><spanclass="nixie_wire">2</span><spanclass="nixie_wire">7</span><spanclass="nixie_wire">8</span><spanv-bind:class="{ fadeout: on_change }" class="nixie_wire">{{previous_num}}</span><spanv-bind:class="{ fadein: on_change }" class="light_up_wire">{{show_num}}</span><spanclass="nixie_glass"></span><spanclass="nixie_cap"></span><spanclass="nixie_buttom"></span></span></template><script>exportdefault{props:{show_num:[String,Number]// ニキシー管に表示する数字},data:()=>{return{on_change:false,previous_num:8}},methods:{change_num:function(){if(this.show_num==this.previous_num){return}this.on_change=truesetTimeout(()=>{this.on_change=falsethis.previous_num=this.show_num},200)}},watch:{show_num:function(){this.change_num()}},mounted(){this.change_num()}}</script><style>@importurl('https://fonts.googleapis.com/css2?family=Quicksand:wght@300&display=swap');.nixie_tube{font-size:200px;font-family:'Quicksand',sans-serif;color:#fff256;text-shadow:000.05em#d45424,000.05em#d45424,000.05em#d45524,/* 導線の輪郭 */000.1em#d45424,000.1em#d45424,000.1em#d45524,/* 導線の輪郭 */000.5em#d45424,000.5em#d45424,000.5em#d45524,/* 導線の輪郭 */000.5em#d45424,000.5em#d45424,000.5em#d45524,/* 導線の輪郭 */00.05em0.01em#000;position:relative;}.light_up_wire{position:absolute;transform:scale(0.8,1.0);}.nixie_wire{color:#34241c;text-shadow:none;position:absolute;transform:scale(0.8,1.0);}.nixie_glass{width:0.55em;height:1.2em;position:relative;top:0.18em;opacity:0.5;background:radial-gradient(transparent60%,#aa3315);border-radius:0.15em;display:inline-block;}.nixie_cap{width:0.6em;height:0.2em;position:absolute;top:-0.08em;left:-0.025em;background:linear-gradient(transparent40%,#aa5d3170%,#11180%),linear-gradient(totopleft,#11160%,#44480%);border-radius:0.08em0.08em0.02em0.02em;display:inline-block;}.nixie_buttom{width:0.6em;height:0.2em;position:absolute;top:0.98em;left:-0.025em;background:linear-gradient(totop,transparent40%,#aa5d3170%,#11180%),linear-gradient(totopleft,#11160%,#44480%);border-radius:0.02em0.02em0.08em0.08em;display:inline-block;}.fadein{animation:fadeinlinear0.2s;}.fadeout{animation:fadeoutlinear0.2sforwards;}@keyframesfadein{0%{color:#000;text-shadow:none;}100%{color:inherit;text-shadow:inherit;}}@keyframesfadeout{0%{color:inherit;text-shadow:inherit;}100%{color:#000;text-shadow:none;}}</style>おまけ1
ニキシー管で好きな数字を表示できるようにして何をするかって...？
それはもちろん...
おまけ2
propには数値だけではなく文字を指定することもできます。
試しにやってみたところ、フォント側からしたらガラス管の幅なんて知ったことではないので容赦なくはみ出してきました。
